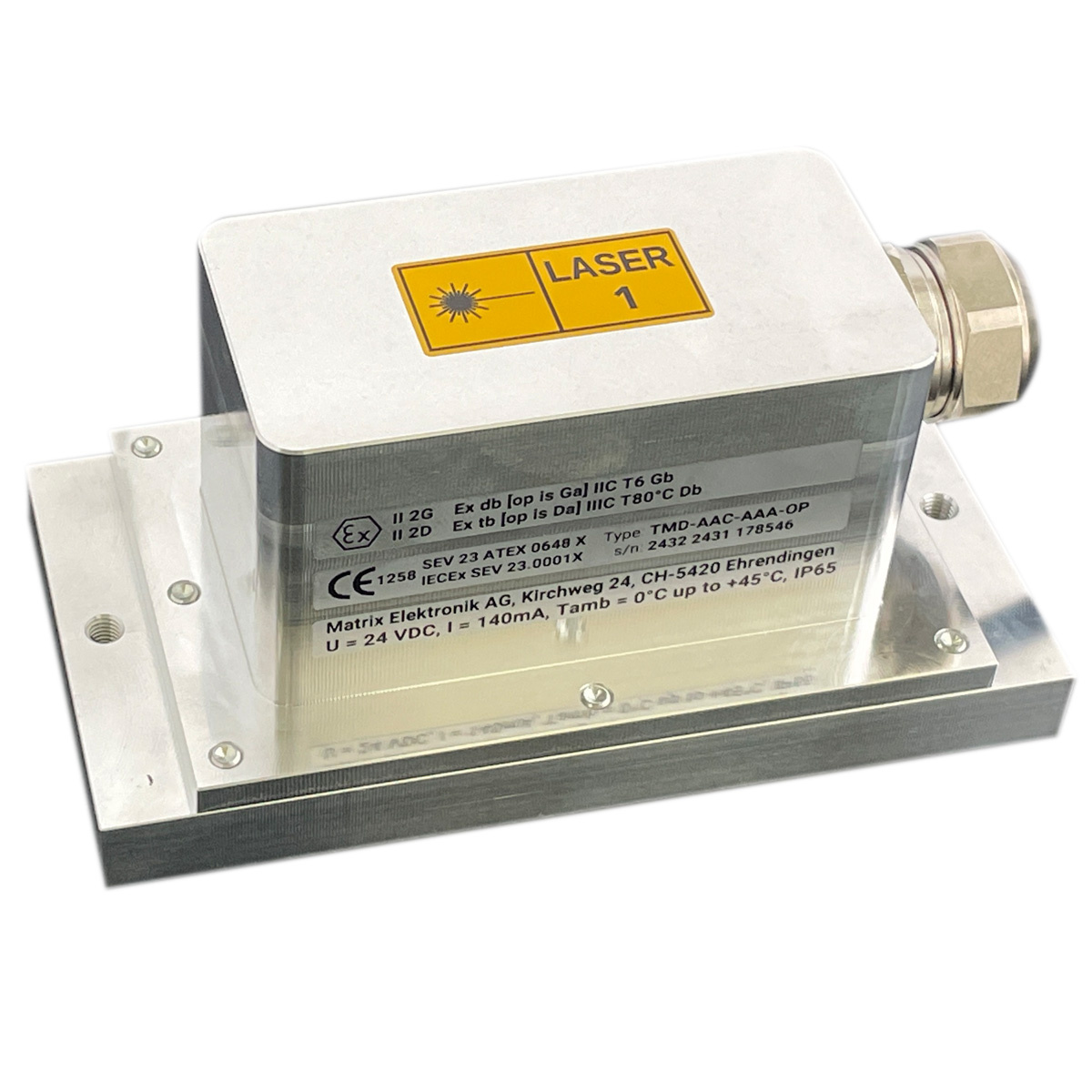

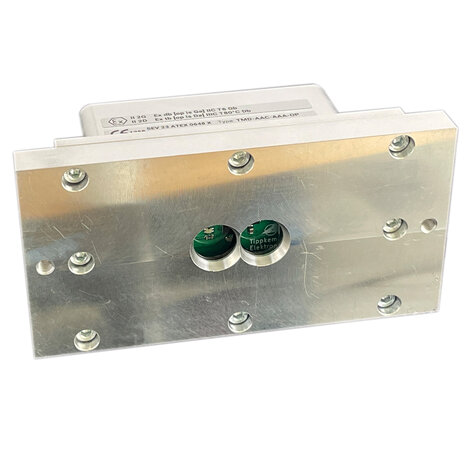

Matrix-Distanzsensoren der Produktfamilie TMx

Die Produktfamilie TMx ist entwickelt worden, um Entfernungen zu Flüssigkeitsoberflächen im Ex-Bereich zu messen. Dabei können insbesondere auch transparente Flüssigkeiten (z.B. Klarlack, Alkohol, Lösemittel, brennbare Flüssigkeiten) erfasst werden.

Dabei misst der Sensor die ortsaufgelöste Entfernung zu einer gewissen Fläche auf dem Zielobjekt. Dadurch ist es möglich, auch auf unruhigen Flüssigkeitsoberflächen und unebenen Flächen von Schüttgütern zu messen.

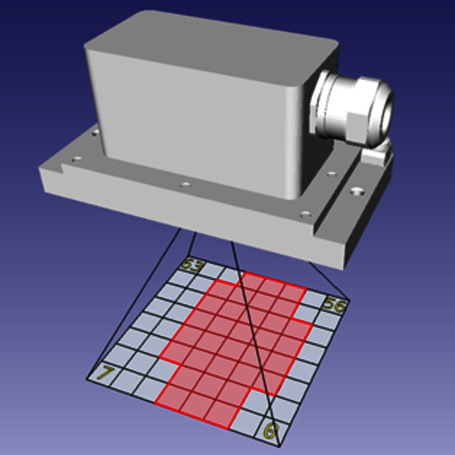

Die ortsaufgelöste Messung ermöglicht es weiterhin, Bereiche des Sichtfeldes abzuschalten, um z.B. Hindernisse auszublenden. Für unebene Oberflächen kann eine Mittelwertbildung der Entfernungen berechnet werden. Die ortsaufgelösten Entfernungsdaten können auch genutzt werden, um eine Neigungserfassung der betrachteten Fläche durchzuführen.

Highlights

  • Abstandsmessung durch direkte Lichtlaufzeitmessung (direct Time-of-Flight)
  • direkt einsetzbar in Ex Zonen 1, 2, 21, 22; darf in Ex Zonen 0 und 20 hineinstrahlen
  • Entfernungsmessung typisch bis 2 m, bei geeigneter Zielfläche bis zu 4 m
  • Öffnungswinkel einstellbar
  • Messwertausgebe über RS-485-Schnittstelle und konfigurierbarer Stromschnittstelle 4 – 20 mA
  • Schaltausgang schaltet bei Über-/Unterschreitung einer frei konfigurierbaren Entfernung
  • Laserklasse 1
  • Infrarotlicht
  • Explosionsgeschütztes Gehäuse aus Aluminium
  • Schutzart IP65
  • einfache Konfiguration über Menüsystem (RS-485) oder aus einer Steuerung (SPS) heraus

Anwendungen

  • Füllstandsmessungen von Schüttgut und Flüssigkeiten in Ex-Bereichen
  • Messung auch auf klaren Flüssigkeiten wie sauberem Wasser, Klarlack und Lösemittel
  • Neigungserfassung bei Auswertung der zweidimensionalen Messung
  • Anwendungen z.B. in der
    • Frischwasser und Abwassertechnik
    • Pharmaindustrie
    • Chemischen Industrie
    • Automobilindustrie

Der Messwert kann digital über eine RS-485-Schnittstelle oder über eine Stromschnittstelle 4…20 mA ausgelesen werden. Außerdem besitzt der Sensor einen Schaltausgang, der bei einer einstellbaren Entfernung schaltet.

Alle Parameter der Stromschnittstelle und für den Schaltausgang können über die RS-485-Schnittstelle eingestellt werden.

Zur manuellen Parametrierung steht ein praktisches Menüsystem zur Verfügung, das mit jedem Terminalprogramm bedient werden kann. Es ist auch möglich, werksseitig vorparametrierte Geräte nach Kundenanforderungen zu liefern, bei denen optional eine weitere Parametrierung gesperrt ist.
